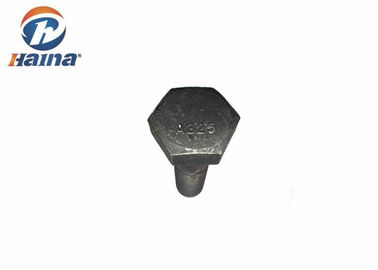

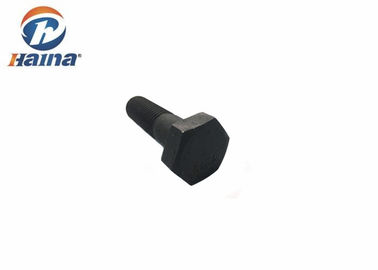

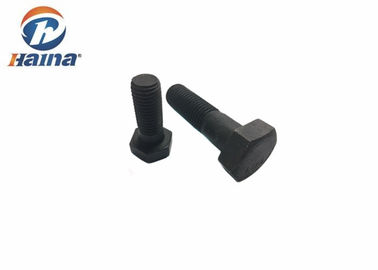

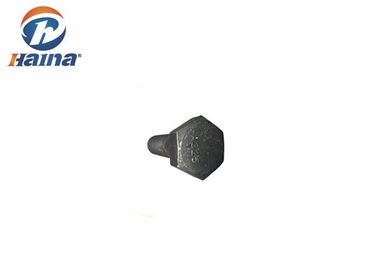

ব্ল্যাক স্ট্রাকচারাল অ্যালেন কার্বন ইস্পাত / অ্যালোয় স্টিল এএসটিএম এ 325 হেক্স হেড বোল্ট

ব্ল্যাক স্ট্রাকচারাল অ্যালেন কার্বন স্টিল / অ্যালোয় স্টিল এএসটিএম এ 325 হেক্স হেড বোল্ট

বর্ণনা

ষড়ভুজ বল্টস, যা ষড়ভুজ হেড স্ক্রু, ষড়ভুজ হেড বল, হেক্সাগন হেড স্ক্রু, ষড়্ভুজ স্ক্রু বা যান্ত্রিক বল্টস হিসাবে পরিচিত, নির্মাণ ও রক্ষণাবেক্ষণের একটি সাধারণ পছন্দ ex ছয়-পার্শ্বযুক্ত মাথা। হেক্সাগন বল্টিতে ছয় মাথা রয়েছে যা নকল হেড বল্টসের জন্য শিল্পের মান। ষড়ভুজের মাথা স্ক্রুগুলির একটি সাধারণ বৈশিষ্ট্য হ'ল উত্তাল সিল উত্পাদন করার জন্য মাথার সরাসরি নীচে গ্যাসকেটের পৃষ্ঠ। প্রকৃতপক্ষে একটি কঠোর সহনশীলতার সীমার মধ্যে উত্পাদিত হয় এবং ষড়ভুজ হেড বল্টের সাথে যে কোনও জায়গায় ব্যবহার করা যেতে পারে।

উচ্চ শক্তি বল্টস সম্পর্কে একাধিক ধারণা ১. বল্ট পারফরম্যান্স ক্লাসের স্পেসিফিকেশন অনুযায়ী 8.8 বা তদুর্ধ, উচ্চ শক্তি বল্ট বলে।বর্তমান জাতীয় স্ট্যান্ডার্ডটি কেবলমাত্র বড় আকারের নির্দিষ্টকরণের জন্য এম 39-তে তালিকাভুক্ত।বিশেষত, উচ্চ-শক্তি বল্টুগুলির দৈর্ঘ্য 10 থেকে 15 বারের বেশি হয়, অভ্যন্তরীণ উত্পাদন এখনও কম।

উচ্চ শক্তি বল্ট এবং সাধারণ বল্টের মধ্যে পার্থক্য:

উচ্চ-শক্তি বোল্ট একই স্পেসিফিকেশনের সাধারণ बोल্টের চেয়ে বড়।

সাধারণ বোল্টগুলির জন্য উপাদানটি কিউ 235 (এ 3) দিয়ে তৈরি।

তাপ-চিকিত্সার পরে তৈরি উচ্চ-শক্তি বল্টু উপাদান 3 ইস্পাত বা অন্যান্য উচ্চ-মানের উপকরণ, শক্তি উন্নত করে।

উভয়ের মধ্যে পার্থক্য হ'ল পদার্থের শক্তির পার্থক্য।

কাঁচামালের দৃষ্টিকোণ থেকে:

উচ্চ শক্তি বল্ট উচ্চ শক্তি উপাদান দিয়ে তৈরি।উচ্চ শক্তি বল্টুর স্ক্রু, বাদাম এবং গ্যাসকেট উচ্চ শক্তি ইস্পাত দিয়ে তৈরি।35CrMoA, ইত্যাদি সাধারণ বল্টগুলি Q235 ইস্পাত দিয়ে তৈরি হয় (অতীতে এ 3 এর সমতুল্য)।

শক্তি গ্রেড দৃষ্টিকোণ থেকে: উচ্চ শক্তি বল্টস, ক্রমবর্ধমানভাবে ব্যবহৃত হয়।সাধারণত 8.8 এবং 10.9s দুটি শক্তি গ্রেড ব্যবহৃত হয়, যার মধ্যে 10.9 গ্রেড সংখ্যাগরিষ্ঠ, সাধারণ বল্ট শক্তি গ্রেড কম হওয়া উচিত, সাধারণত 4.4 গ্রেড।গ্রেড 4.8, গ্রেড 5.6 এবং গ্রেড 8.8।

স্ট্রেস বৈশিষ্ট্যগুলির দৃষ্টিকোণ থেকে: উচ্চ শক্তি বল্টগুলি প্রিটেশন ফোর্স প্রয়োগ করে এবং ঘর্ষণ দ্বারা বাহ্যিক শক্তি স্থানান্তর করে।সাধারণ বল্টগুলি শিয়ার ফোর্স স্থানান্তর করতে বল্ট শিয়ার প্রতিরোধের এবং গর্ত প্রাচীরের চাপ দিয়ে সংযুক্ত হয় এবং বাদাম শক্ত করার সাথে সাথে প্রাক-উত্তেজনা শক্তি খুব ছোট হয় isউপাদানের উচ্চ শক্তি ছাড়াও, উচ্চ শক্তি বল্ট একটি বৃহত প্রেশেনশান বল প্রয়োগ করে, যা সংযোগকারী সদস্যদের মধ্যে এক্সট্রুশন বলের কারণ ঘটায় এবং স্ক্রু দিকের লম্বকে ঘর্ষণ বলটিকে খুব বড় করে তোলে।উচ্চ-শক্তি বল্টসের ভারবহন ক্ষমতা প্রেজেন্টেশন, স্লিপ রেজিস্ট্যান্স এবং ইস্পাত ধরণের দ্বারা সরাসরি প্রভাবিত হয়।

স্ট্রেস বৈশিষ্ট্য অনুসারে, ভারবহন প্রকার এবং ঘর্ষণ টাইপ ভাগ করা হয়।দুটি গণনার পদ্ধতি আলাদা।উচ্চ শক্তি বল্টের ন্যূনতম স্পেসিফিকেশন এম 12, সাধারণত এম 16 ​​/ এম 30 ব্যবহৃত হয় এবং সুপার বড় আকারের বল্টের অস্থির কর্মক্ষমতাটি ডিজাইনে সাবধানে ব্যবহার করা উচিত।

নির্দিষ্টকরণ:

প্রয়োগ:

ঘর্ষণ টাইপ উচ্চ শক্তি বল্ট: ইস্পাত ফ্রেম কাঠামো মরীচি, কলাম সংযোগ, কঠিন ওয়েব মরীচি সংযোগ, শিল্প কর্মশালার ভারী ক্রেন মরীচি সংযোগ, ব্রেক সিস্টেম এবং গতিশীল লোড অধীনে গুরুত্বপূর্ণ কাঠামোর জন্য উপযুক্ত।

উচ্চ শক্তি বল্টস: কাঠামোগুলিতে শিয়ার সংযোগগুলি যা অল্প পরিমাণে স্লাইডিংয়ের অনুমতি দেয় বা পরোক্ষ গতিশীল লোডের শিকার হয়।

টেনসিল উচ্চ শক্তি বল্টস: যখন বোল্টগুলি টানা হয় তখন ক্লান্তি শক্তি কম হয়।গতিশীল লোডের অধীনে, এর ভারসাম্য ক্ষমতা 0.6P এর বেশি নয় (পি বোল্টের অনুমোদিত অক্ষীয় শক্তি)।সুতরাং, এটি কেবল স্থির লোডিংয়ের জন্য উপযুক্ত, যেমন ফ্ল্যাঞ্জ বাট জয়েন্ট, টি টাইপ জয়েন্ট ইত্যাদি।

সুবিধা:

,

উচ্চ শক্তি বল্ট সংযোগের সুবিধার রয়েছে সাধারণ নির্মাণ, ভাল যান্ত্রিক কর্মক্ষমতা, অপসারণযোগ্য, ক্লান্তি, প্রায় স্থায়ী ব্যবহার করতে পারেন।এবং শিথিলতা এবং অন্যান্য সুবিধা ছাড়াই গতিশীল লোডের অধীনে সংযোগের একটি প্রতিশ্রুতিবদ্ধ পদ্ধতি এবং বর্তমানে বিশেষত উচ্চ শক্তি বল্টগুলির মধ্যে সর্বাধিক জনপ্রিয় বিল্ডিং সংযোগ পদ্ধতি।রেঞ্চ নিউটিঘটেনিং, বল্ট প্রেজেনশনটি উত্পাদন করতে বিশাল এবং নিয়ন্ত্রিত, বাদাম এবং প্লেট ফোর্স নীতিটির মিথস্ক্রিয়া অনুসারে প্রাক চাপ সংযোগকারীটির একই আকার রয়েছে।

প্রাক-চাপের ক্রিয়াটির অধীনে সংযোগকারী অংশের পৃষ্ঠের সাথে একটি বড় ঘর্ষণ থাকবে।স্পষ্টতই, যতক্ষণ অক্ষীয় শক্তি এই ঘর্ষণ বলের চেয়ে ছোট হয় ততক্ষণ সদস্যটি পিছলে যাবে না, এটি উচ্চ-শক্তি বল্ট সংযোগের মূলনীতি।একই সময়ে, এটি উচ্চ-শক্তি বল্টসের সুবিধা।

উচ্চ শক্তি বল্ট সংযোগটি জয়েন্টটি স্লাইডিং থেকে রোধ করতে যোগাযোগের পৃষ্ঠগুলির মধ্যে ঘর্ষণের উপর নির্ভর করে, যাতে যোগাযোগের পৃষ্ঠটিকে যথেষ্ট ঘর্ষণ হতে পারে।সদস্যের ক্ল্যাম্পিং শক্তি এবং উপাদানটির যোগাযোগের পৃষ্ঠের ঘর্ষণ সহগ বৃদ্ধি করা প্রয়োজন necessaryনকশার শুরুতে নগদ বল্টের নকশায় এই বিষয়টিকে পুরোপুরি বিবেচনা করা হয়েছে।উপাদানগুলির মধ্যে ক্ল্যাম্পিং বলটি বল্টনে প্রটেনশন ফোর্স প্রয়োগ করে উপলব্ধি করা হয়।সুতরাং বোল্টগুলি অবশ্যই উচ্চ-শক্তি ইস্পাত দিয়ে তৈরি করা উচিত, যা উচ্চ-শক্তি বল্ট সংযোগ হিসাবে পরিচিত।
